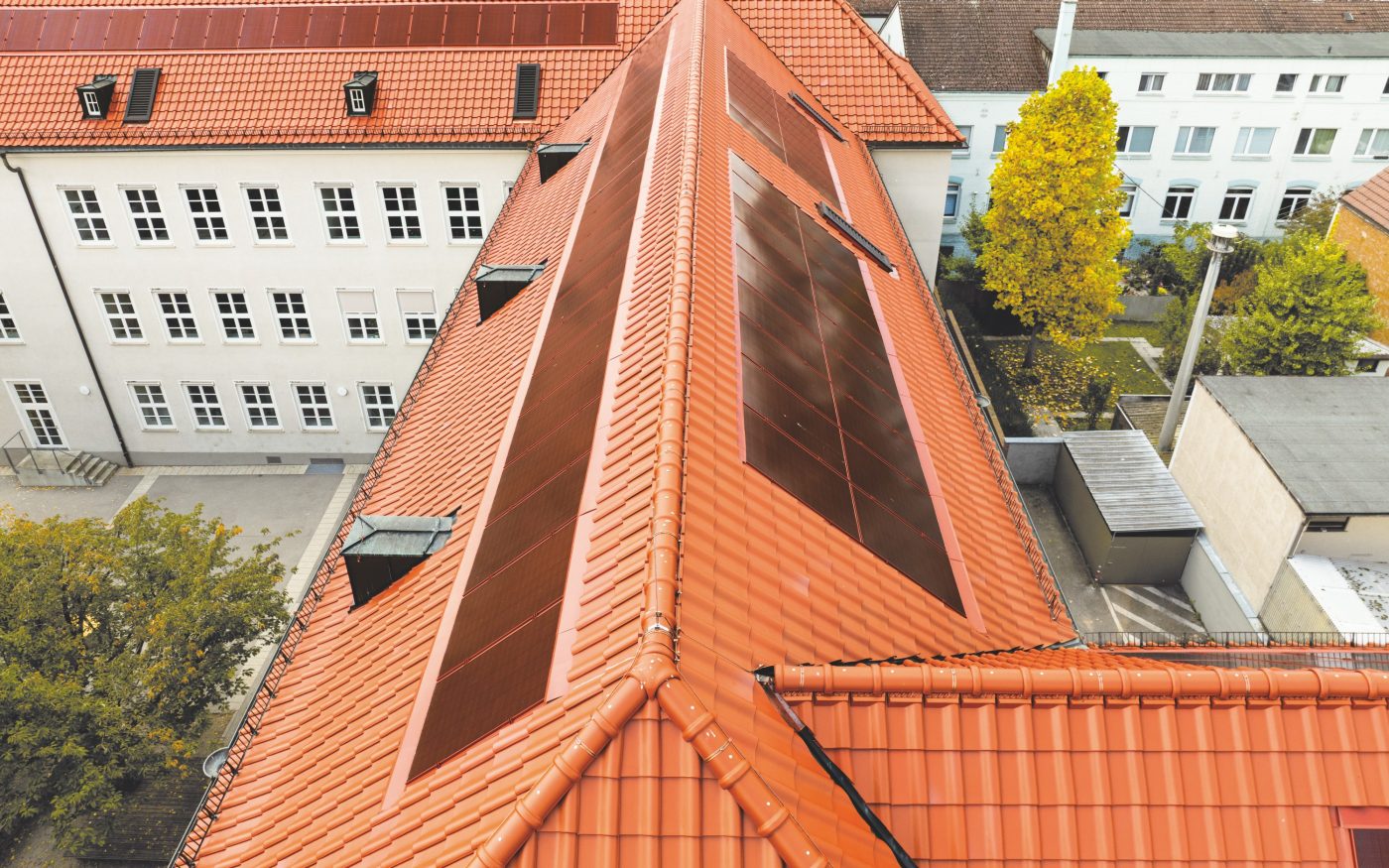

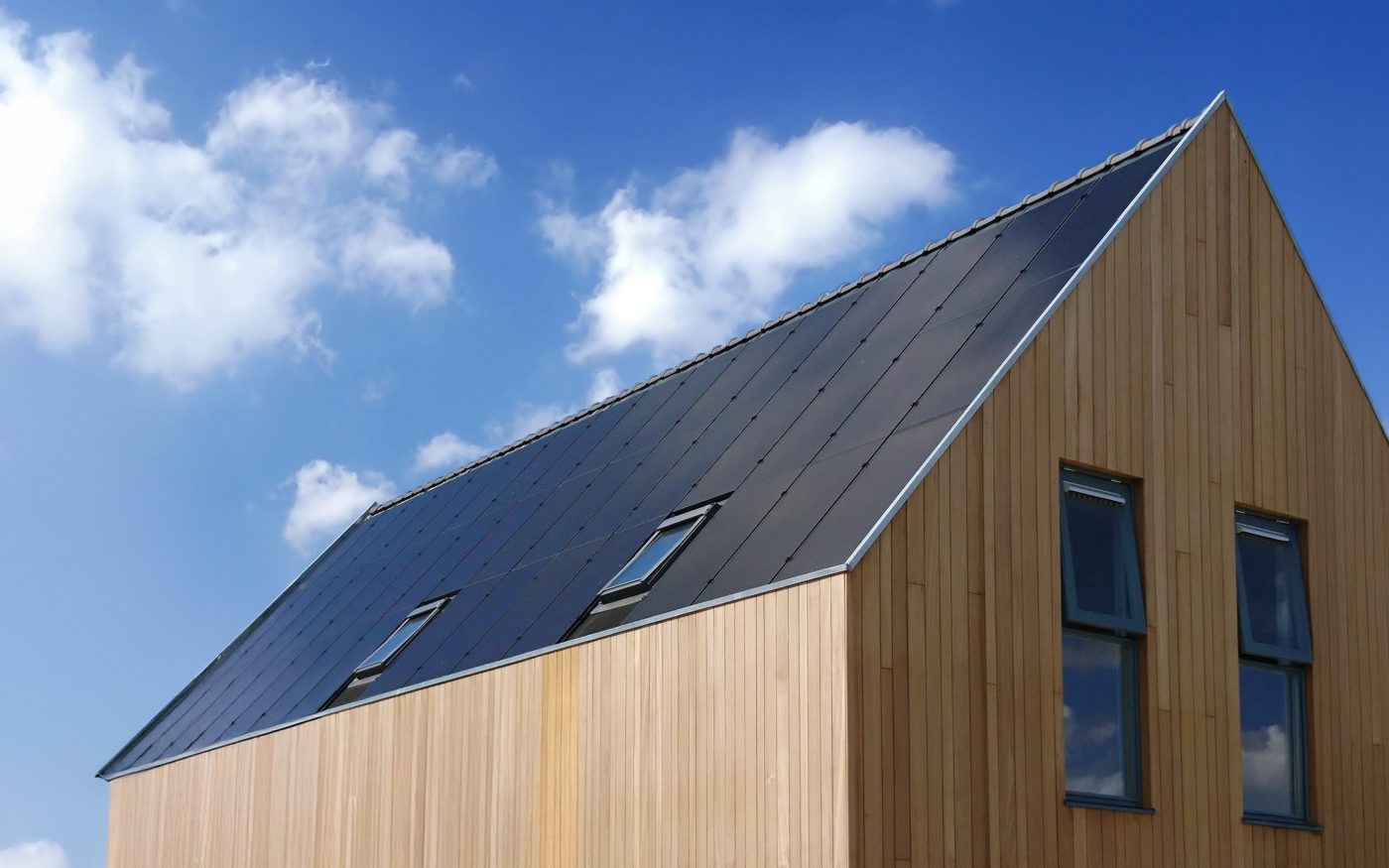

Wevolt X-Frame je montažni sistem, ki standardne fotonapetostne (PV) module integrira v ravnino poševne strehe, tj. v streho integrirani fotonapetostni sistem (BIPV). X-Frame hkrati prevzame vlogo strešne kritine in nosilca modulov, zato pod njim ni potrebna nobena druga kritina, skratka streha in sončna elektrarna postaneta ena celota.
Wevolt X-Frame montažni sistem združuje hitro vgradnjo, združljivost z različnimi strešnimi kritinami in čist, enoten videz strehe ob optimalnem prezračevanju PV modulov za dolgoročno učinkovitost.

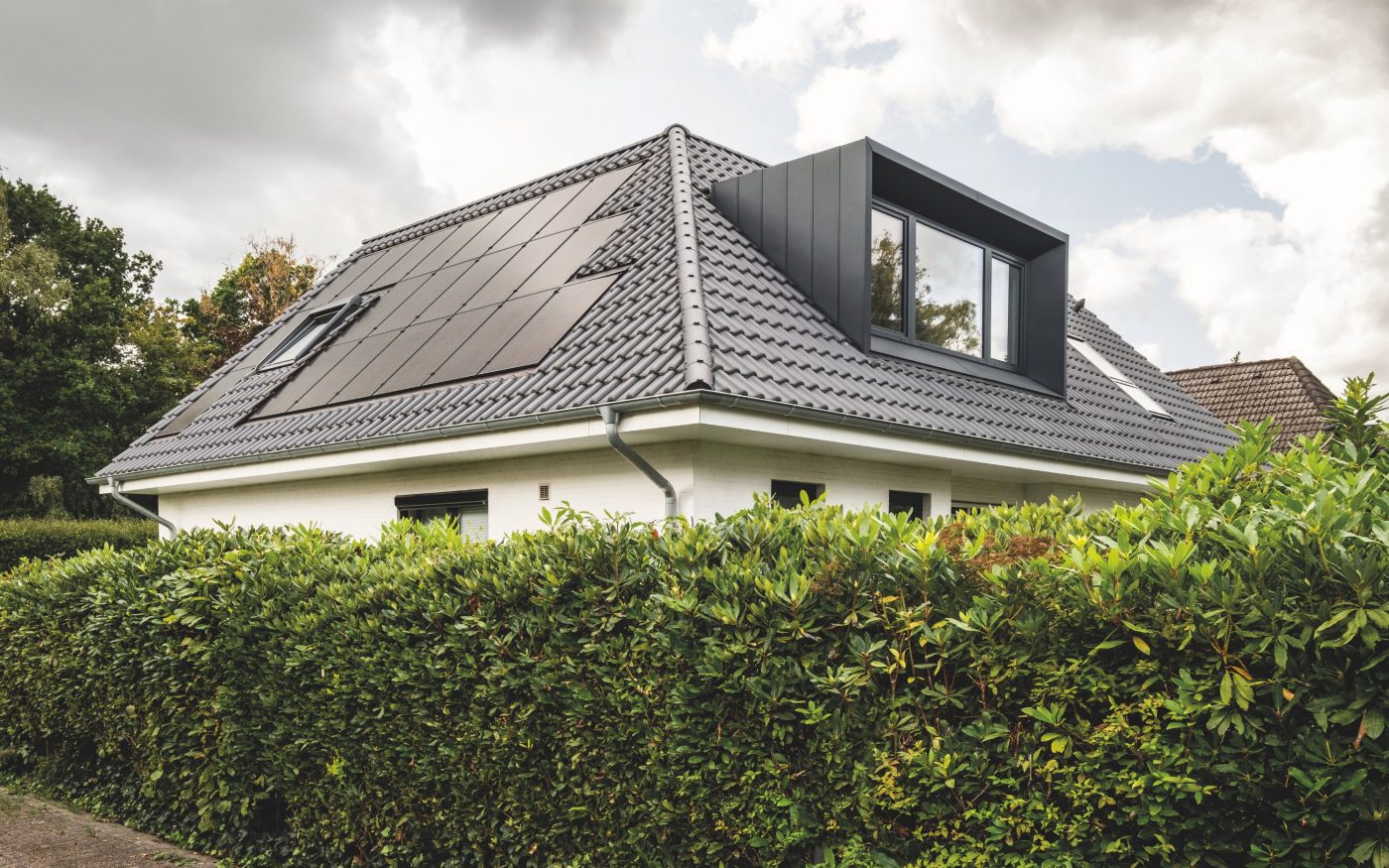

Razporeditev PV polj se prilagaja obliki strehe: pravokotne, L-, U-oblike ali piramidne konfiguracije.
Združljiv z glinenimi, betonskimi, kovinskimi in skrilastimi (kamnitimi) kritinami.
Okvir omogoča kroženje zraka pod moduli, zmanjšuje pregrevanje in izboljšuje proizvodnjo energije.
Okvirji v pokončnem ali ležečem formatu omogočajo sestavljanje PV polja v obliko, ki sledi geometriji strehe brez kompromisov pri videzu.

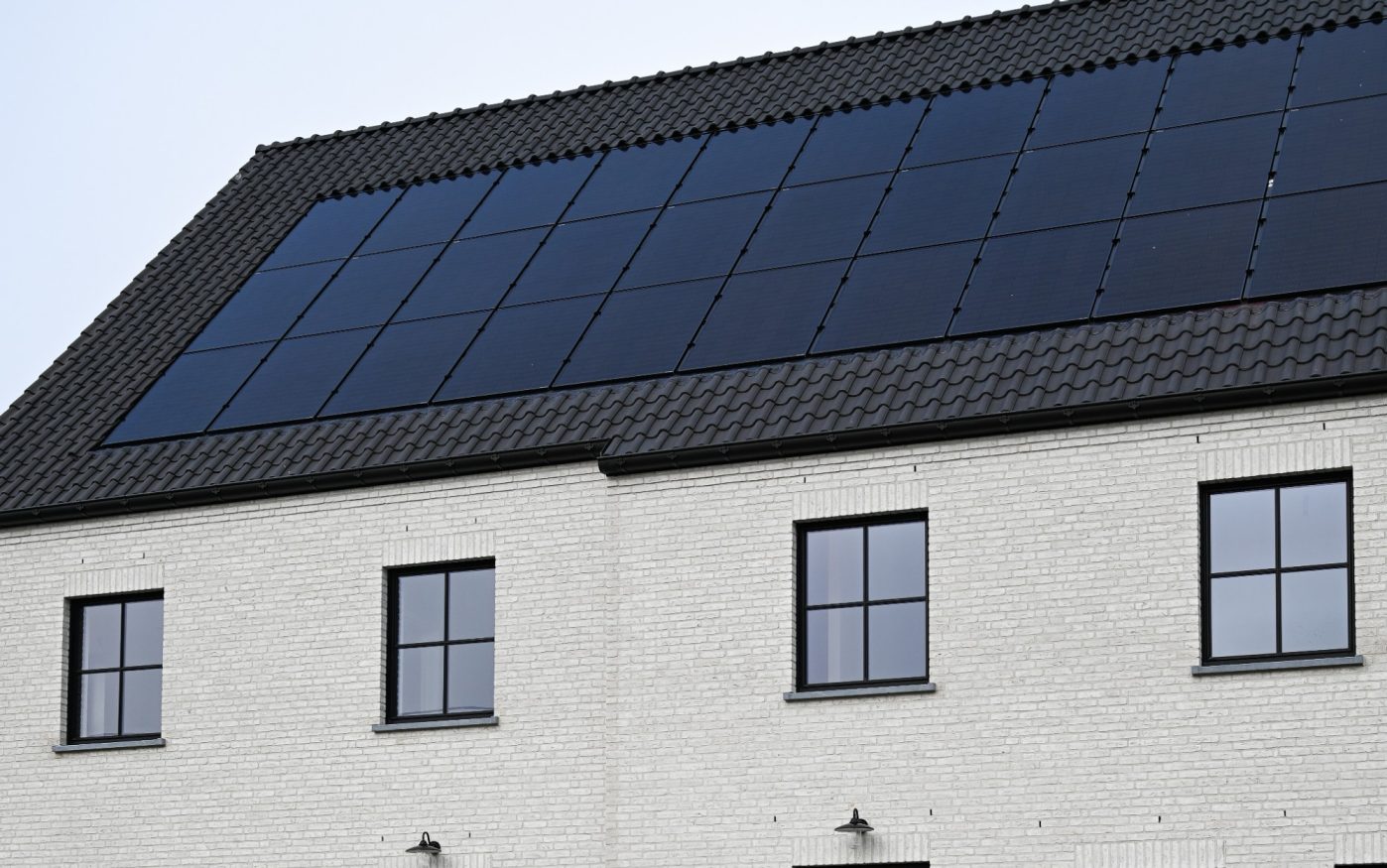

Klasično, največja površina
Okoli strešnih detajlov
Okoli oken ali dimnikov
Centrirano polje
Isti sistem rešuje različne prioritete – od videza in ekonomičnosti strehe do svobode projektiranja in enostavne vgradnje – zato ustreza vsem, ki sodelujejo pri gradnji.
Investitorji in končni kupci
Solarna rešitev, ki proizvaja energijo, ohranja videz strehe in je ekonomična alternativa klasičnim (on-roof) sistemom, montiranim nad kritino.
Arhitekti in projektanti
Večja svoboda oblikovanja strehe in diskretna integracija PV, usklajena z zahtevami novogradnje in prenove. Na voljo v pokončnem in ležečem formatu.
Krovci in inštalaterji
Varno vklapljanje v strešno površino z okvirji, obrobami in dodatki ter razporeditvami v obliki L, U in piramide.

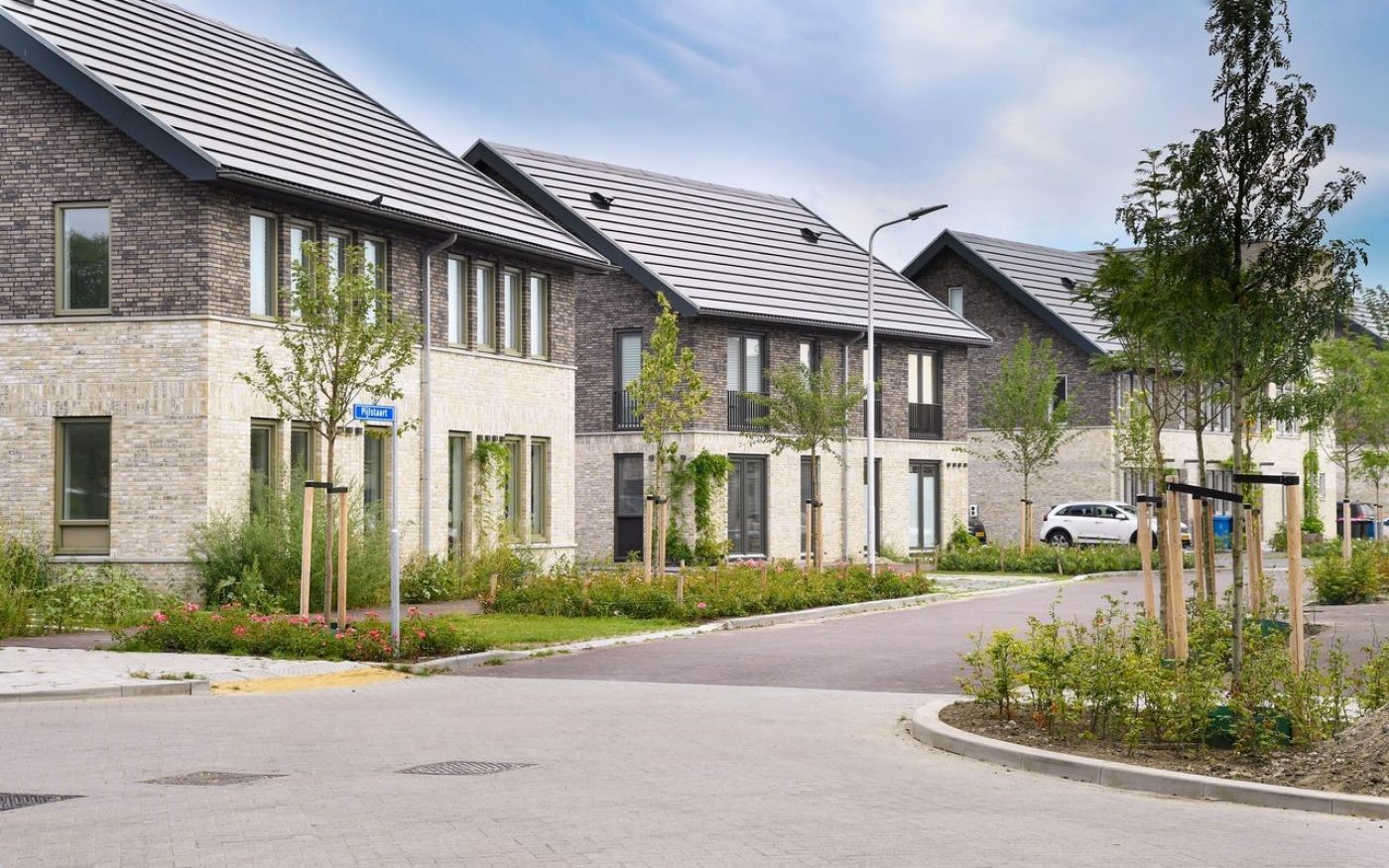

Integrirana izvedba daje enotno strešno površino brez posegov v estetiko in je primerna za različne tipe objektov.
Kaj je Wevolt X-Frame in kako deluje?

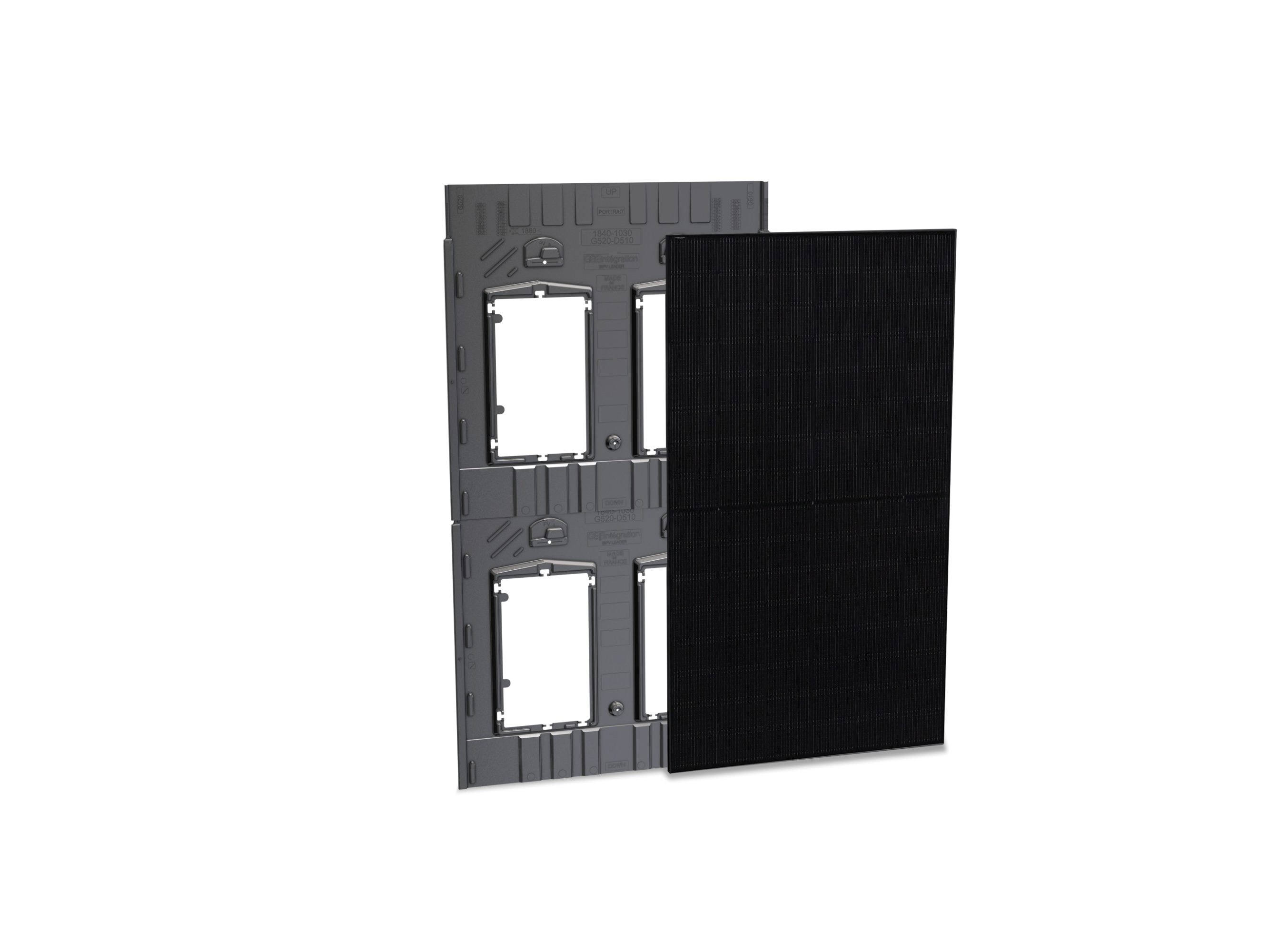

Wevolt X-Frame je v streho integrirani fotonapetostni sistem (BIPV): montažni okvir, ki standardne PV module vgradi v ravnino poševne strehe. Okvirji hkrati služijo kot strešna kritina in nosilec modulov, zato streha in sončna elektrarna tvorita eno celoto.
Po čem se X-Frame razlikuje od klasičnih (on-roof) panelov, montiranih nad kritino?
X-Frame se vgradi v ravnino strehe kot del celovitega sistema, medtem ko se on-roof paneli montirajo na dodatno konstrukcijo nad kritino. Rezultat sta čistejši videz brez nosilcev nad kritino in odgovornost ene sistemske rešitve.
S katerimi strešnimi kritinami je X-Frame združljiv?

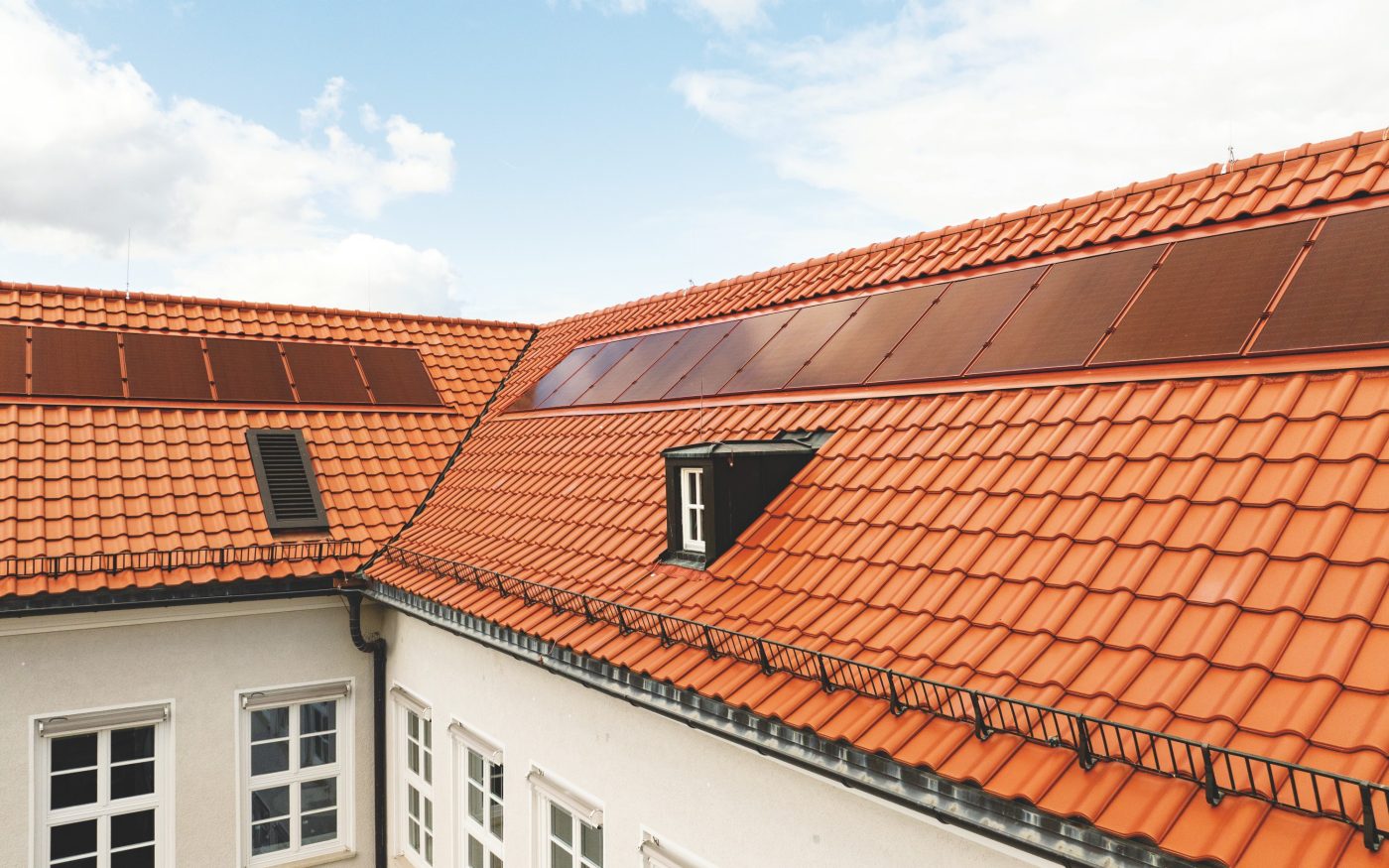

X-Frame je združljiv z glinenimi, betonskimi, pločevinastimi in skrilastimi (kamnitimi) kritinami, zato se vklaplja v različne tipe objektov in sloge ostrešij.
Katere so možne konfiguracije razporeditve PV polja?
Možne so pravokotna razporeditev ter konfiguracije v obliki črke L, črke U in piramide, zahvaljujoč okvirjem v pokončnem ali ležečem formatu. Polje se tako prilagaja obliki strehe in strešnim detajlom.
Je mogoče v sistem integrirati strešna okna?

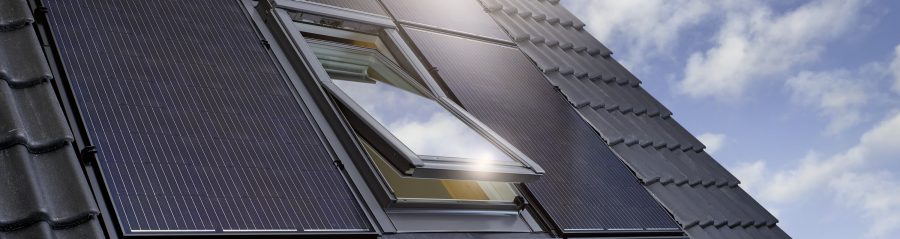

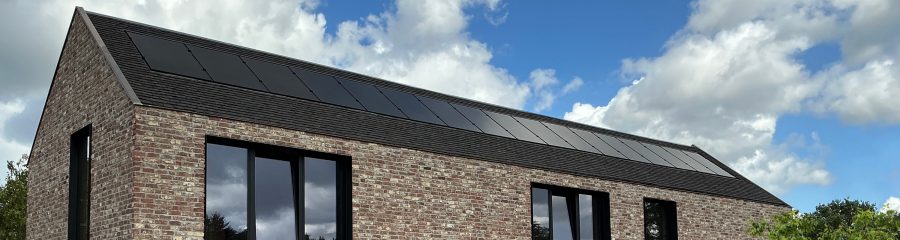

Da. Za integracijo strešnih oken v PV polje so na voljo pripravljeni kompleti obrob in žlebov, ki omogočajo enotno in elegantno povezavo oken z okoliškimi moduli, brez vidnih prehodov.
Kolikšen naklon strehe je potreben za vgradnjo?
X-Frame se vgrajuje na poševne strehe z naklonom od 12° do 50°. Masa sistema znaša okoli 16 kg/m², kar je znatno manj kot pri strehi s strešniki in naknadno montiranim on-roof sistemom.
Je X-Frame dražji od klasičnih solarnih panelov?
Strošek X-Frame sistema je blizu cene standardnih fotonapetostnih sistemov, montiranih nad kritino, ali celo pod njo, zlasti kadar se rešitev načrtuje vnaprej pri novogradnji, saj okvir hkrati služi kot kritina in nosilec modulov. Pri primerjavi je pomembno upoštevati celotno naložbo in dolgoročno vrednost.
Je mogoča vgradnja na obstoječo streho ali samo na novogradnjo?
Sistem je namenjen tako novogradnji kot prenovi. Pri prenovi je vgradnja odvisna od stanja in konstrukcije obstoječe strehe ter projektnega preverjanja naklona, orientacije in razpoložljive površine.
Pregled ključnih lastnosti sistema.
Sistem in uporaba
| Tip: | Montažni sistem za v streho integrirane PV module (BIPV) |
| Glavna namembnost: | Fotovoltaika in streha = rešitev »vse v enem« |
| Združljivi moduli: | Konvencionalni PV moduli iz dvojnega stekla |
| Združljive vrste kritin: | Glinena, betonska, pločevinasta, skrilavec (kamen) |
| Format okvirja: | Pokončni in ležeči |
| Konfiguracije polja: | Pravokotno, L-oblika, U-oblika, piramida |
| Integracija strešnih oken: | Da |
Dimenzije in mehanske lastnosti
| Naklon strehe: | 12° – 50° |
| Masa sistema: | okoli 16 kg/m² |
| Uporaba: | Poševne strehe |

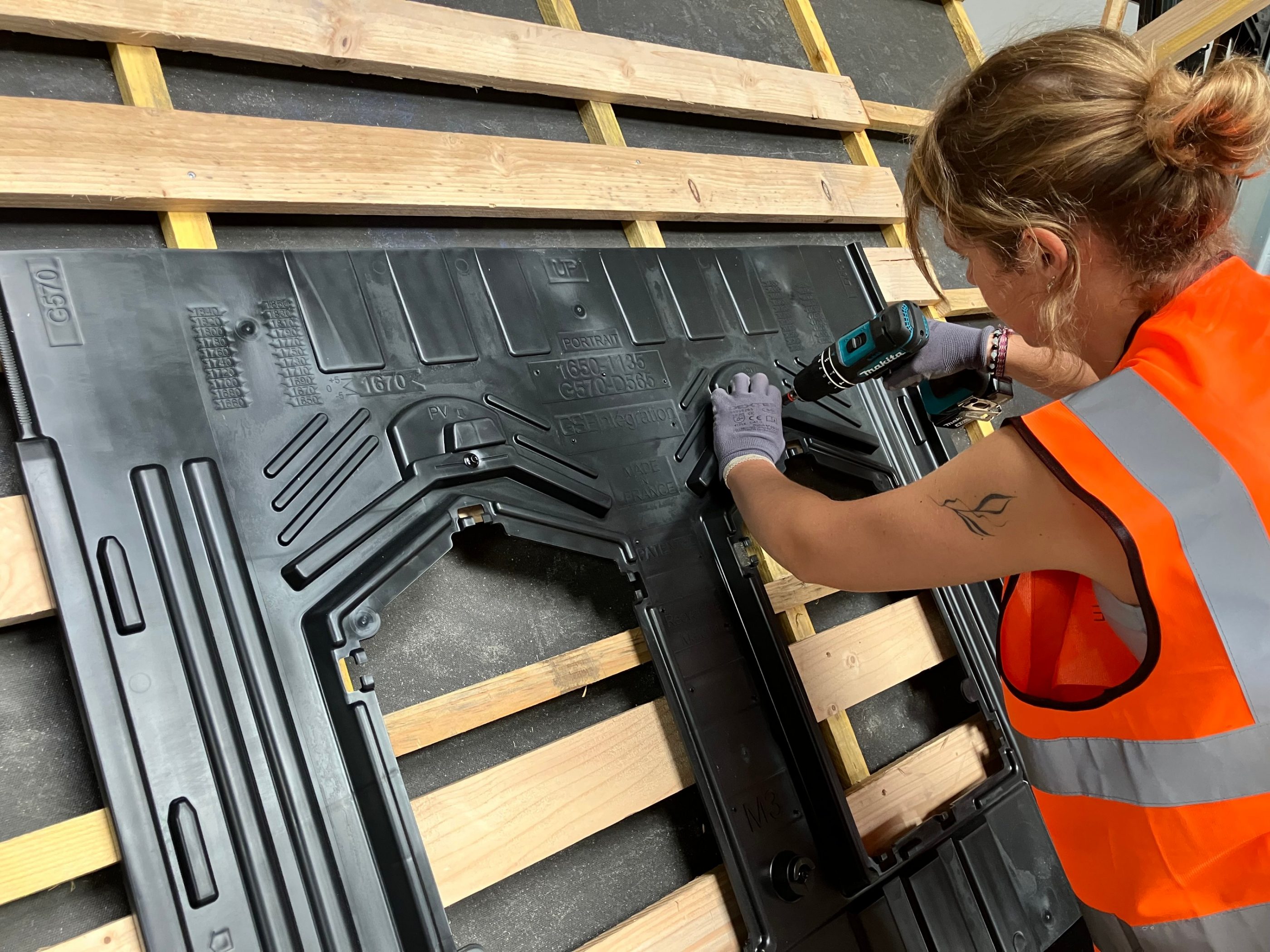

| vgradnja: | Okvirji na strešne letve, v istem delovnem postopku kot kritina |
| Dimenzije modulov: |
Raziskave in certifikati
| Odpornost proti vetru: | Testirano |
| Vodotesnost: | Testirano |
| Požarna odpornost: | Testirano |
| Prezračevanje:Testirano | Optimalno – kroženje zraka pod moduli |
| Mehanska odpornost: | Testirano |
| Garancija na zmogljivost modulov: | do 30 let |
